Статическое ОЗУ (1024 х 1) со схемами управления

8-разрядный D-регистр защелка без инверсии с тремя состояниями на выходе
Аналог: i8282

ALP-5Y

С полным набором сигналов, подходит для клавишных Dendy.

VCC соответствует P - Power Input (+5V)

REST соответствует RES - Сброс

G - GND (Общий провод питания)

SCK2 соответствует CK2 - сигнал управления Joystick 2

SCK1 соответствует CK1 - сигнал управления Joystick 1

P2D0 / P1D0 соответствуют D002 / D001 - выходные сигналы Joystick 2 и Joystick 1

OUT0 соответствует PL - общий синхросигнал для джойстиков

P2D3 соответствует D3 - вход пистолета

P2D4 соответствует D4 - кнопка курка пистолета

Свободные выводы используются для управления клавиатурой!

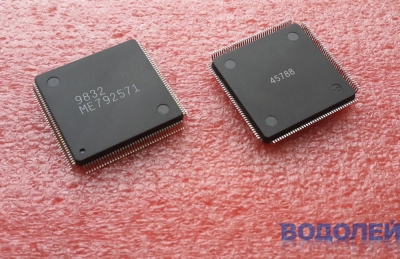

Мультипроцессор SEGA-MD2
Полные аналоги: MD-270, GO-ONE.

Мультипроцессор SEGA-MD2
Аналоги: SM801-A1, SM801-B, DJ-2001, ТСТ6005.

Мультипроцессор SEGA-MD2
Полные аналоги - MD-270 и 33.

Процессор SEGA MD2

Демонтаж

Мультипроцессор SEGA-MD2
Встроенный видеокодер

Мультипроцессор SEGA-MD2

Мультипроцессор SEGA-MD2
Аналоги: SM801-A1, DJ-2001, ATT6005, ТСТ6005.

Видеоконтроллер
Аналоги: SEGA 315-5313 / PCS8290

Видеоконтроллер

Sound Processor (8 бит)
Аналоги: PCS8593, SE-95, YM2612

Демонтаж

Разводка контактов на разъеме процессора P2 (вид сверху);
-----------------------------------------------------------------------------------------------------------------------
P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G

NC - No connect / P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND
D02 - вход Joystick 2 / D01 - вход Joystick 1
CK2 / CK1 - сигналы управления Joystick 2 и Joystick 1
PL - общий синхросигнал для джойстиков
D3 - вход пистолета / D4 - кнопка курка пистолета


Разводка контактов на разъеме процессора P3 (вид сверху); V / G / A / P

UM6561F-2

Разводка контактов на системном разъеме процессора (вид сверху со стороны монтажа);
-------------------------------------------------------------------------------------------------------------------------------
P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G

P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND
D02 - вход Joystick 2 / D01 - вход Joystick 1
CK2 / CK1 - сигналы управления Joystick 2 и Joystick 1
PL - общий синхросигнал для джойстиков
D3 - вход пистолета / D4 - кнопка курка пистолета

Разводка контактов на разъеме процессора J4 (сверху вниз); A / V / G / P

----------------------------------------------------------------------------------------------------------
A - Audio / V - Video / G - GND / P - Power Input (+5V)

Разводка контактов на разъеме процессора CN1 (вид сверху);
-----------------------------------------------------------------------------------------------------------------------
NC / NC / NC / P / + / CK2 / D4 / PL / D3 / CK1 / D02 / D01 / RES / G / A / V / NC / NC

NC - No connect / P - Power Input (+5V) / + - Power Out / RES - Сброс / G - GND
CK2 - вход Joystick 2 / CK1 - вход Joystick 1
D002 / D001 - сигналы управления Joystick 2 и Joystick 1
PL - общий синхросигнал для джойстиков
D3 - вход пистолета / D4 - кнопка курка пистолета


Разводка контактов на разъеме процессора CN2 (вид сверху); V / G / A / P
(Эти сигналы продублированы на разъеме CN1)
----------------------------------------------------------------------------------------------------------
V - Video / G - GND / A - Audio / P - Power Input (+5V)

В процессор добавлен каскад для согласования НЧ-видеосигнала с различными типами телевизоров!

Возможность переключения в режим NTSC (только с заменой кварца)
