Блок модулятора RF
| Длина: | 35,0 мм |
|---|---|
| Ширина: | 35,0 мм |
| Высота: | 15,0 мм |
| Вес: | 20,0 г |

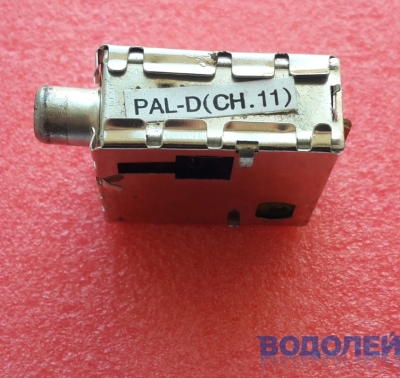

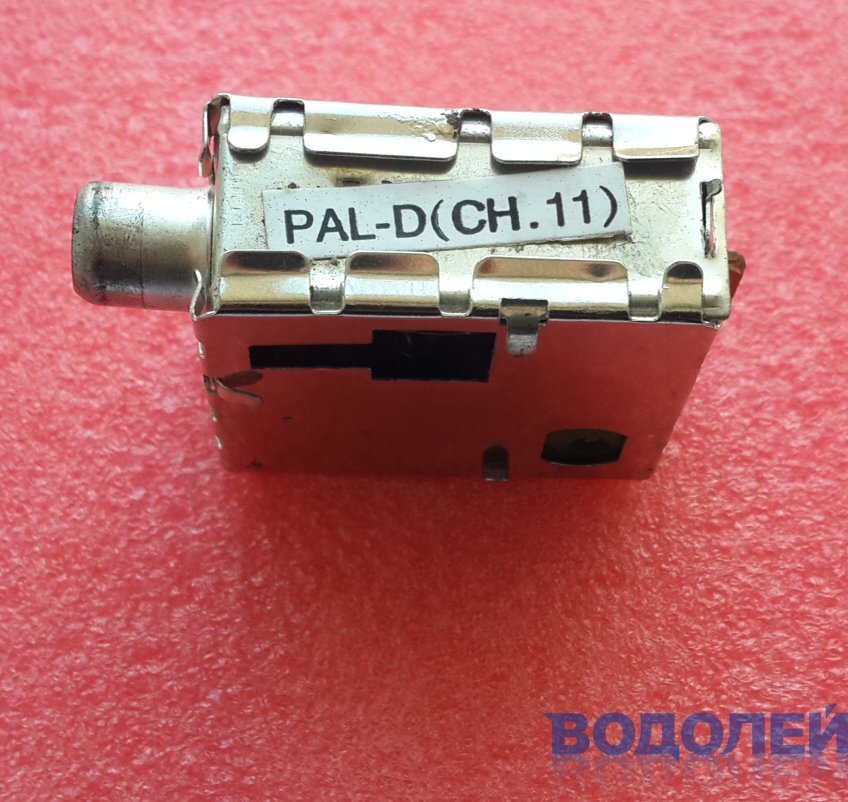

PAL-D (CH.11)

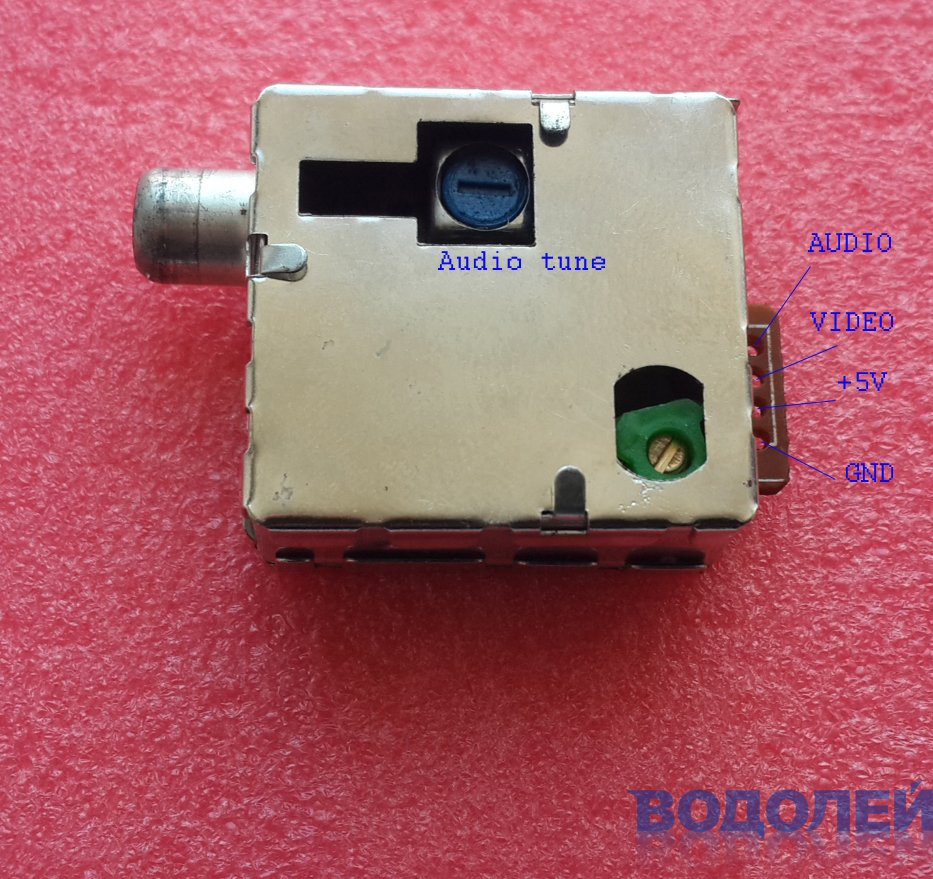

Расцветка проводов шнура AV для модулятора SEGA MD2
Белый (иногда синий) - напряжение питания +5v (штырь в центре вилки внизу)
Коричневый - общий (металлический обод разъема)
Желтый - видео
Красный - аудио (штырь к краю ободка разъема)
Другой вариант расцветки проводов;
Зеленый - напряжение питания +5v (штырь в центре вилки внизу)
Коричневый - общий (металлический обод разъема)
Синий - видео
Белый - аудио (штырь к краю ободка вилки)
Ш7П2
