Трансформатор силовой ТП 100-10
| Длина: | 92,0 мм |
|---|---|
| Ширина: | 105,0 мм |
| Высота: | 65,0 мм |
| Вес: | 1800,0 г |

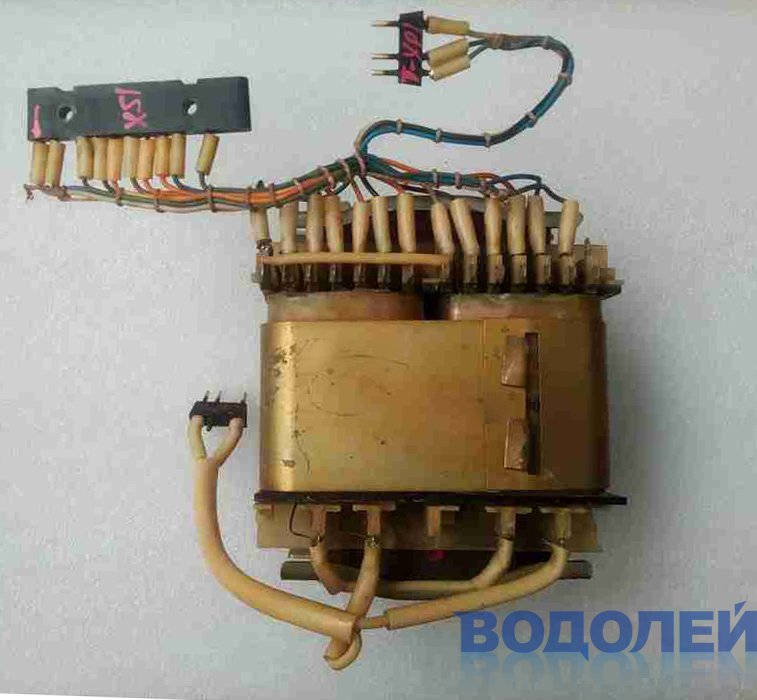

Трансформатор силовой Комета 225-1 Стерео
Разбор!
V1(0-0*) = 220 в ( разъем Т-ХР2) / Rобм - 13.8 Ом
---------------------------------------------------------------------
Вторичные обмотки:
----------------------------
Силовые:
V5(6-7) = 13,5 в
V5(6*-7*) = 13,5 в
Разъем Т-ХР1 / удаленный контакт - средний вывод (белый)
----------------------------------------------------------------------------------------
V2(1-7) = 33 в
V2(1*-7*) = 33 в
V3(2-3) = 9 в
V3(2*-3*) = 9 в
V4(4-5) = 19 в
V4(4*-5*) = 19 в
Эти обмотки подведены к разъему XS1
